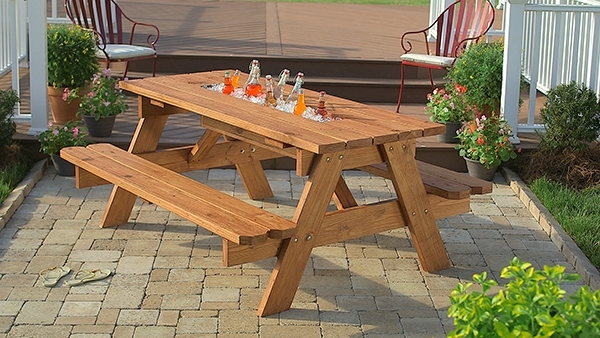

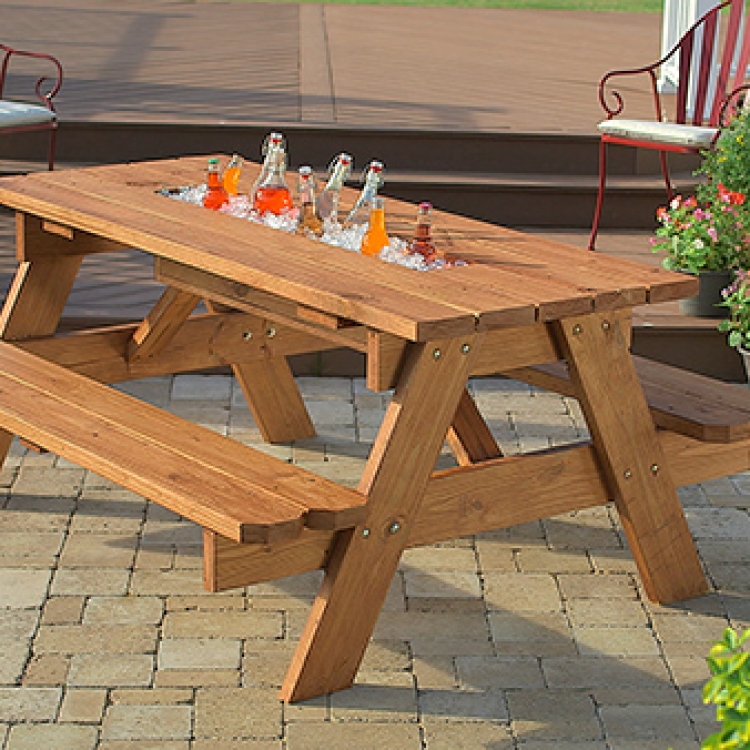

Стол для пикника со встроенным кулером. Мастер-класс

Такой стол можно соорудить за один день.

Для изготовления стола хорошо подходит прессованная древесина для ножек и обычная, высушенная в сушильных камерах, для остальной части стола. Готовый стол надо дополнительно отделать, чтобы он выглядел лучше и служил дольше.

Материалы

- 2 прессованные доски, размером 50 × 150 × 2500 мм, для ножек стола;
- 5 досок размером 50 × 150 × 3500 мм для столешницы, сидений и стенок кулера (из пиломатериалов не ниже 2-го сорта);
- 2 доски размером 50 × 150 × 3000 мм для подстолья и верхних опор (из пиломатериалов не ниже 2-го сорта);
- 1 брус размером 50 × 100 × 2500 мм для опор сидений и угловых распорок между столом и ножками (из пиломатериалов не ниже 2-го сорта);
- 1 лист сосновой фанеры размером 25 × 250 × 1200 мм для дна и стенок кулера;
- 1 железный угольник с пазами, размером 40 × 1200 мм, для прикрепления кулера к столешнице;
- 16 оцинкованных болтов М10 с круглой головкой, длиной 90 мм, с 16 гайками и шайбами;
- 1 коробка шурупов М6 с квадратным шлицом;
- 1 коробка шурупов М3 с квадратным шлицом;
- 1 тюбик строительного клея;
- 1 пластиковый двойной заершенный угольник размером 20 × 15 мм, с углом изгиба 90 градусов;
- 1 тюбик универсальной замазки для наружных работ;
- пластиковая трубка с внутренним диаметр 14 мм;
- 1 литр уретанового шпата для грунтовки или другой отделочный материал.

Инструменты:

- рулетка;
- карандаш;
- циркулярная пила или торцовочная пила;
- хомут для трубы;
- дрель со сверлами 9-19 мм;
- разводной гаечный ключ на 19 мм;
- угольник;
- электрическая ножовка;
- шлифовальный станок.

Шаг 1: Распиловка досок

Распиловка досок

Начтите с распиловки досок. Размер угловых раскосов между столом и ножками определите в конце, когда их длину можно будет легко измерить.

Стол для пикника со встроенным кулером. Мастер-класс

1. Отпилите, как на диаграмме, доски для 4 ножек, скошенных под углом 65 градусов, длиной 80 см. Распилите 3,5-метровые доски пополам, получится 10 досок длиной 175 см. Отложите 8 из них в сторону, чтобы использовать потом для столешницы и сидений.

Стол для пикника со встроенным кулером. Мастер-класс

2. Одну из оставшихся досок длиной 175 см распилите пополам (на диаграмме окрашено в голубой цвет) для двух сторон кулера.

Стол для пикника со встроенным кулером. Мастер-класс

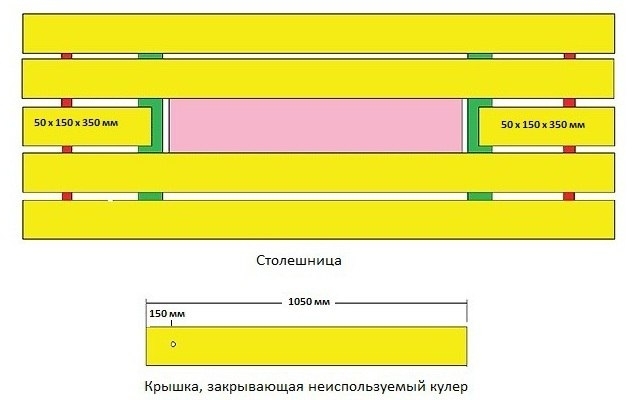

3. Распилите оставшуюся 175-сантиметровую доску, предназначенную для центральной части стола, как показано на диаграмме: на 2 доски размером 50 × 150 × 350 мм для боковых частей и доску 50 × 150 × 1050 мм для съемной крышки кулера. В крышке просверлите отверстие диаметром 19 мм на расстоянии примерно 15 см от одного конца, чтобы можно было захватывать крышку пальцем.

Стол для пикника со встроенным кулером. Мастер-класс

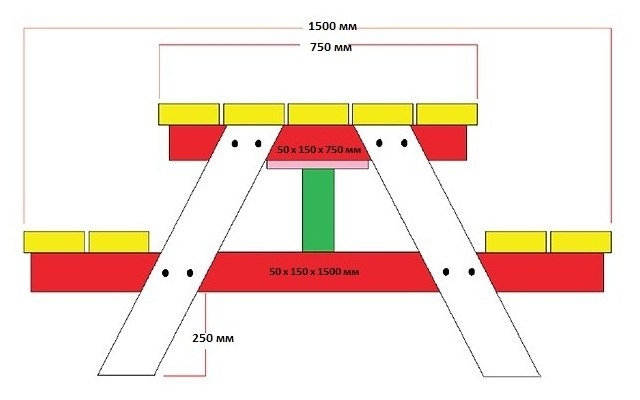

4. Из каждой 3-метровой доски получится одна верхняя опора длиной 75 сантиметров (красный цвет на диаграмме), одна боковая опора длиной 75 см (на диаграмме зеленая) и одна доска для сидения (на диаграмме красная) длиной 150 см.

5. От бруса, имеющего размер 50 × 100 × 2500 мм, отпилите пару брусков длиной 23 см для опор сидения, из оставшейся части позже нужно будет вырезать две угловые распорки, которые крепят между подстольем и ножками стола.

6. Отпилите от 120-сантиметрового листа фанеры часть длиной 105 см, чтобы сформировать дно кулера. Распилите оставшийся 15-сантиметровый кусок на две части размером 15 × 25 см.

7. Используя ножовку, распилите железный угол пополам, чтобы получить пару 60-сантиметровых скоб.

Шаг 2: Изготовление столешницы

Изготовление столешницы

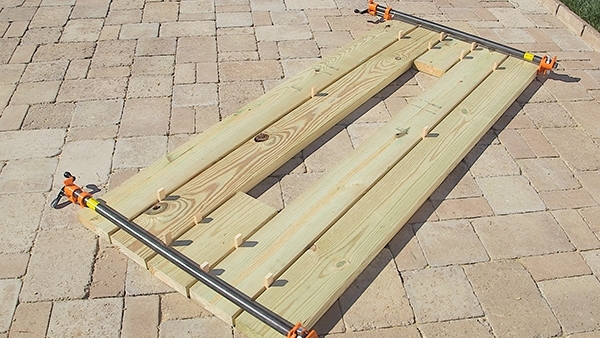

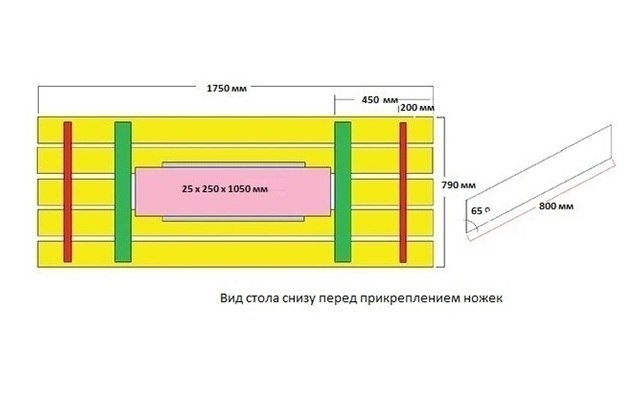

Сложите доски для столешницы, кверху нижней стороной, без крышки кулера. Оставьте между ними зазор около 1 см. Отмерьте от каждого конца по 45 см и проведите линии. Они будет служить маркерами для внутренних верхних опор.
Приложите на место две опоры (окрашено в зеленый цвет на диаграмме) и отметьте карандашом концы и внешние линии. Используйте строительный клей для склеивания верха. Скрепите доски также с помощью шурупов М6 с квадратным шлицом (две на доску).

На боковых досках центра шурупы должны быть установлены ближе к концам.

Шаг 3: Кулер

Кулер

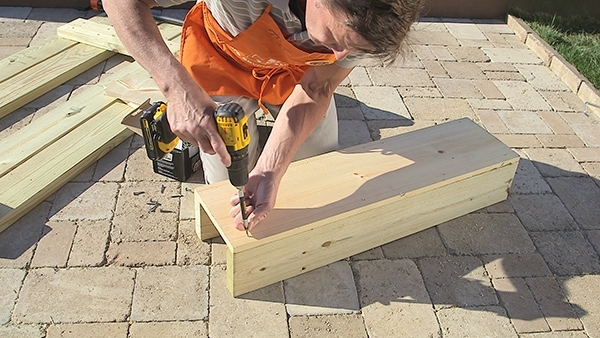

Используя шурупы М3 с квадратным шлицом и клей, прикрепите к дну кулера его длинные и короткие боковые стороны. Просверлите 19-миллиметровое отверстие в нижней части желоба и вставьте в него пластиковый патрубок размером 19 × 12 мм. Законопатьте все внутренние ребра.

Шаг 4: Закрепите кулер

Закрепите кулер

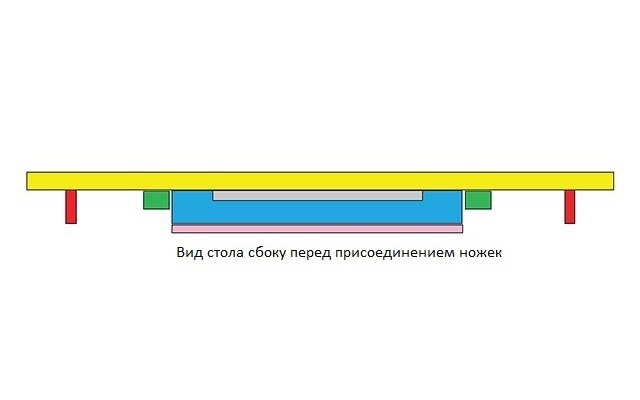

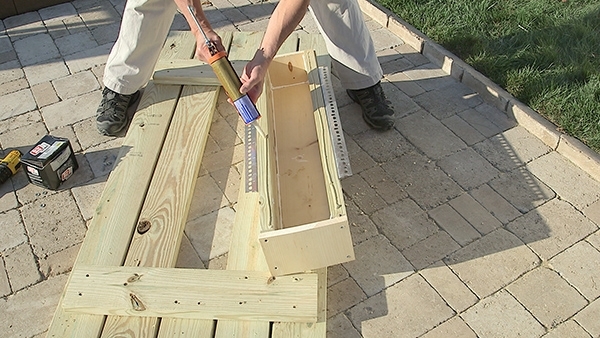

Прикрепите оба железных уголка к краям сторон кулера (на диаграмме отмечены голубым) шурупами М3 с квадратным шлицом. Слегка проклейте боковые края и привинтите опоры к нижней части столешницы, центрируя относительно открытого центра. Придавите немного доски, чтобы они лучше приклеились к подстолью.

Шаг 5: Создание опор для ножек

Создание опор для ножек

Отмерьте 20 см от края и прикрепите верхнюю опору для ножек с помощью строительного клея. Используйте два шурупа М3 с квадратным шлицом, ввинтите по одному с каждого конца доски под углом в столешницу, чтобы временно удержать опору на месте, а затем переверните столешницу низом кверху. Для надежности прикрепите опору сверху к нижней части столешницы. Когда клей высохнет, опора для ножек будет крепко присоединена с верхней части стола.

Шаг 6: Присоедините ножки

Присоедините ножки

Опять переверните стол и надежно прикрепите каждую ножку к верхней опоре так, чтобы они совпадали со второй и четвертой доской столешницы, заподлицо с нижней стороной верхних досок.

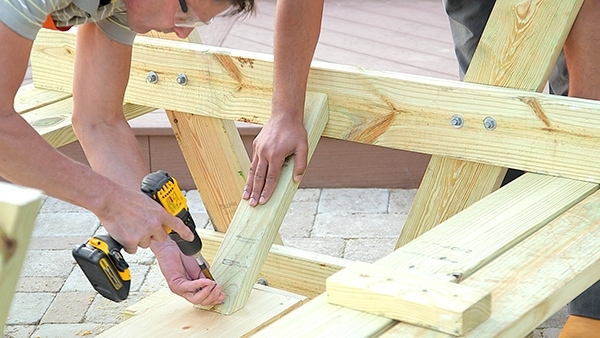

Просверлите два отверстия в ножках через опоры, как на фото. Снимите зажимы, нанесите клей в месте соприкосновения ножек с опорой и прикрепите их болтами с круглыми головками.

Стол для пикника со встроенным кулером. Мастер-класс

Шаг 7: Прикрепите сидения

Прикрепите сидения

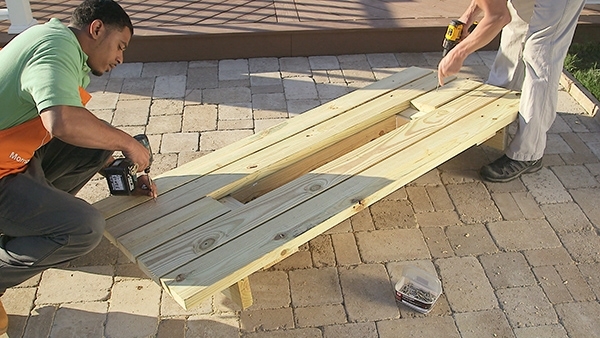

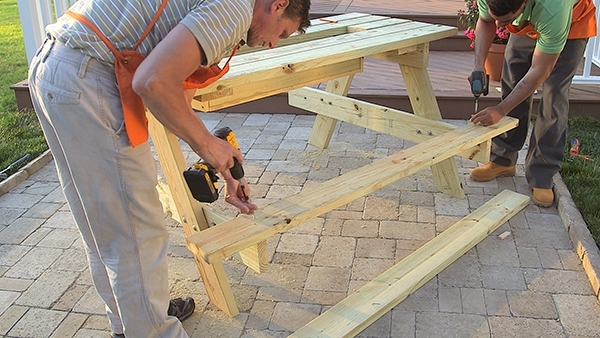

Для прикрепления сидения центрируйте доски и приложите их на расстоянии 24 мм от заднего края доски. Сделайте отметки, приклейте и привинтите доски к опорам, используя пару шурупов М6 с квадратным шлицом. Затем установите внутренние доски сидений с зазором в 1 см, как и при сборке столешницы. Вновь переверните стол и прикрепите нижние опоры к сидениям с помощью клея и шурупов. Проследите, чтобы шурупы не выступали на сидение.

Шаг 8: Прикрепите раскосы между верхом стола и ножками

Прикрепите раскосы между верхом стола и ножками

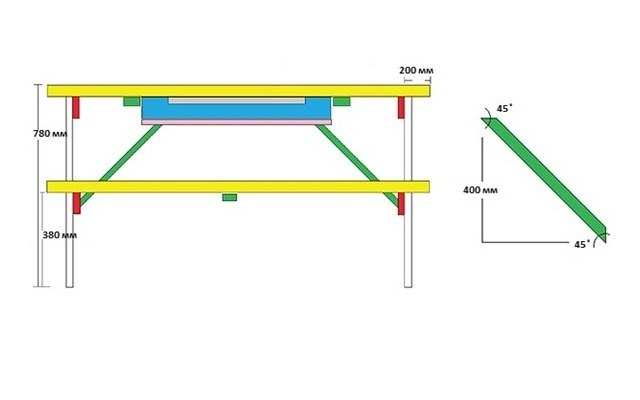

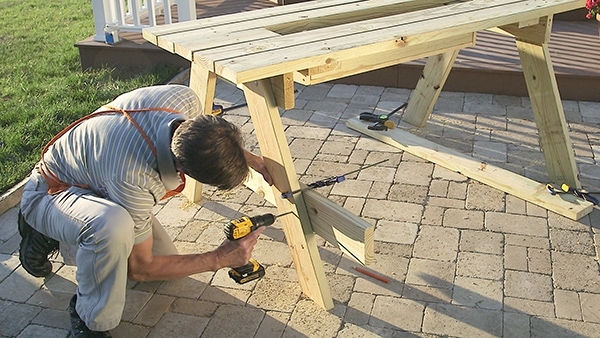

Измерьте и отпилите раскос. Концы должны быть срезаны под 45 градусов. Прикрепите раскосы одним концом к центру опоры для ножек, а другим – к нижней части кулера, используя шурупы М6 с квадратным шлицом.
С помощью угольника на всех досках сидений отметьте на углах по 7 см, соедините точки линией и по ним отпилите ножовкой уголки (всего 8 уголков).

Шаг 9: Отделка и завершение работы

Стол для пикника со встроенным кулером. Мастер-класс

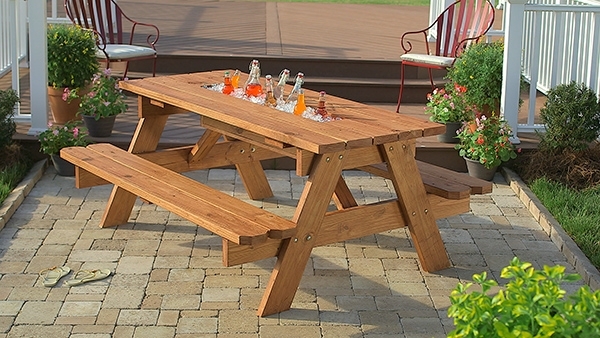

Зашкурьте все края нового стола и отделайте его по своему вкусу, защищая от непогоды.

Присоедините 14-миллиметровую трубку к пластиковому патрубку, укрепленному под кулером, и опустите ее второй конец в ведро или направьте его вдоль ножки стола к траве.
