Розетки на кухне: располагаем правильно, изучаем распространенные ошибки и подбираем оптимальный кабель

На стадии чернового ремонта вам обязательно потребуется сделать подробный план всех коммуникаций: подвод и слив воды, расположение розеточной группы, схема выключателей и освещения. Сегодня мы предлагаем поговорить на тему электрики, а именно: правильное расположение розеток в кухне, какие кабеля необходимо использовать и рассмотрим типичные ошибки в этом деле.

Подбираем силовой кабель и другие мелочи

Розетки на кухне: располагаем правильно, изучаем распространенные ошибки и подбираем оптимальный кабель

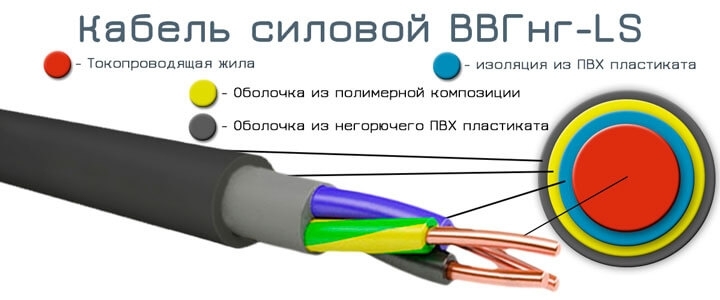

В начале ремонта вам необходимо сделать предварительный план, где будут располагаться все коммуникации, расположение будущей мебели и техники. После этого можно уже начать прокладывать проводку, но учтите, что закладывать кабель в стену разрешено только проводом ВВГнг и желательно трехжильным.

Если вы будете вести магистраль по потолку - кабель ВВГнг с приставкой LS можно прокладывать без гофры. Обязательно распределите автомат-выключатели у себя в щитке по группам и рассчитайте мощность каждого прибора. Посчитайте примерное количество бытовых приборов и их приблизительное потребление и исходя из цифр выберите подходящий кабель.

Розетки на кухне: располагаем правильно, изучаем распространенные ошибки и подбираем оптимальный кабель

Важно: если вы хотите расположить розетки в ряд и дополнить их выключателем - используйте для каждого механизма отдельную монтажную коробку и кабель. В случае монтажа розетки для духового шкафа - сделайте к нему отдельный кабель и запитайте напрямую через отдельный автомат.

Все о размещении розеток от А до Я

В этом разделе мы предлагаем подробнее изучить расположение розеток на кухне и какие есть общие правила и ошибки. Самое важное в этом деле - придерживаться всех норм электромонтажа, так как это ваша безопасность.

Правила и общие требования

Давайте начнем с правил и требований, которых нужно придерживаться при монтаже розеточной группы.

  1. Заранее подготовьте схему, где будет располагаться бытовая техника, так как допустимое расстояние от розетки до приборов - 1,5 метра.
  2. Запрещено монтировать электроблоки в мокрых зонах: под кухонной мойкой и возле смесителя.
  3. Помните, что допустимая высота розетки от пола - 30 см. Не переживайте, розетки можно встраивать внутрь кухонного гарнитура.
  4. В случае расположения блоков на кухонном фартуке - отступите от столешницы 25 см, чтобы обезопасить розетку от брызгов.
  5. Не используйте удлинители, так как в готовых изделиях закладывают кабель с сечением 1 мм2 и общая допустимая нагрузка на все гнезда - 16 ампер.
  6. Воздержитесь от накладных блоков - это неэстетично и они могут помешать встраиваемой мебели и технике.
  7. Обязательно уточните у мебельщиков все точные размеры шкафов и полочек, чтобы не прогадать с расположением розеток и выключателей.

Размещаем розетки

Теперь перейдем к самому интересному: как правильно расположить розетки на кухне.

Начнем:

  • узнайте у мебельщиков точные размеры кухонной мебели;
  • предварительно замеряйте габариты вашей техники;
  • перенесите примерный чертеж на вашу стену;
  • начертите на готовом шаблоне нужные розетки.

Список распространенных приборов, для которых нужны блоки:

  • вытяжка - разрешено выводить розетку на высоте 1,8-2 метров от пола;
  • микроволновая печь;
  • холодильник - минимальное расстояние от пола - 30 см;
  • стиральная машинка;
  • духовой шкаф - желательно подключить отдельным кабелем и вывести на автомат, а расположение розетки для духового шкафа можно монтировать слева, справа или ниже самого прибора;
  • варочная поверхность - такой же случай, как и с духовым шкафом, но можно использовать розетку и вилку, если значение не превышает 16 ампер;
  • дополнительные розетки на кухонном фартуке - допустимое расстояние от столешницы - 25 см.

Используйте розетки на 16 ампер и только от проверенных производителей.

Фото примеры расположения розеток на кухонной зоне

Чтобы облегчить работу по расположению розеток - используйте Web приложения по планировке квартир. Таким методом вы сможете увидеть готовую картину в целом.

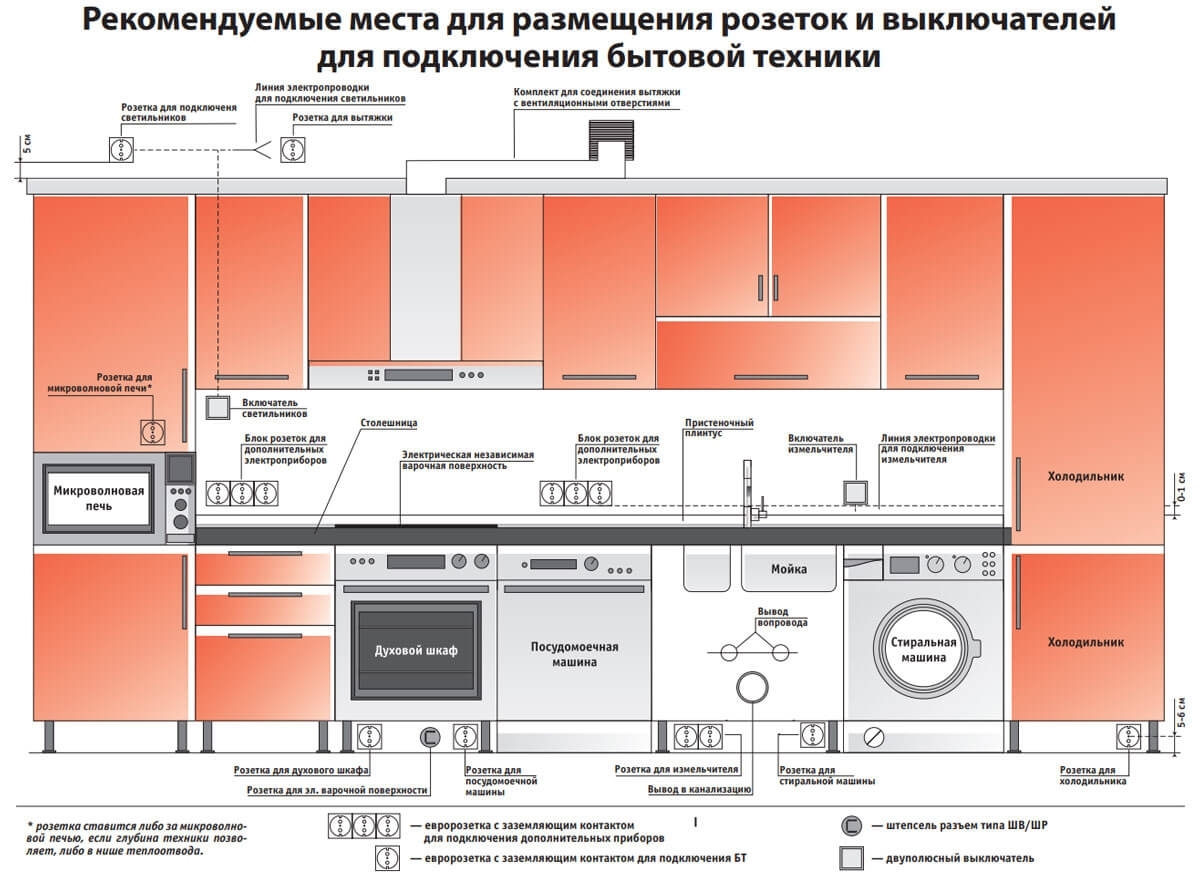

1. Рекомендуемые места по размещению розеток на кухне с фото.

Розетки на кухне: располагаем правильно, изучаем распространенные ошибки и подбираем оптимальный кабель

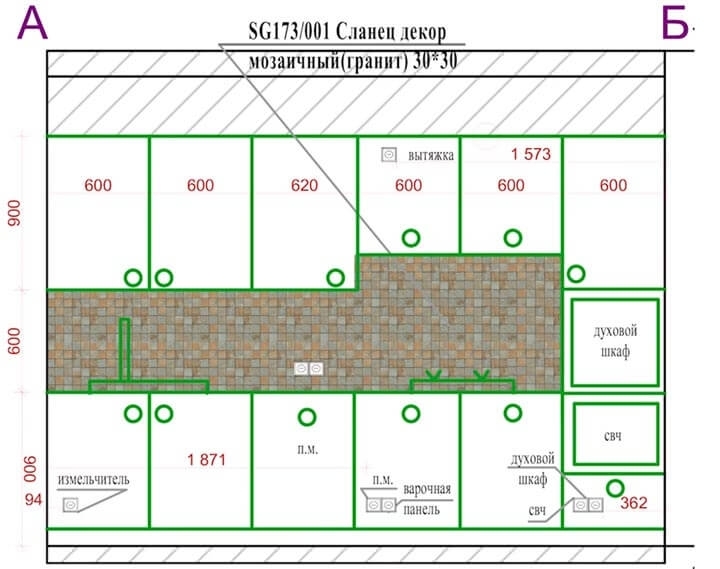

2. Пример кухонной мебели с размерами.

Розетки на кухне: располагаем правильно, изучаем распространенные ошибки и подбираем оптимальный кабель

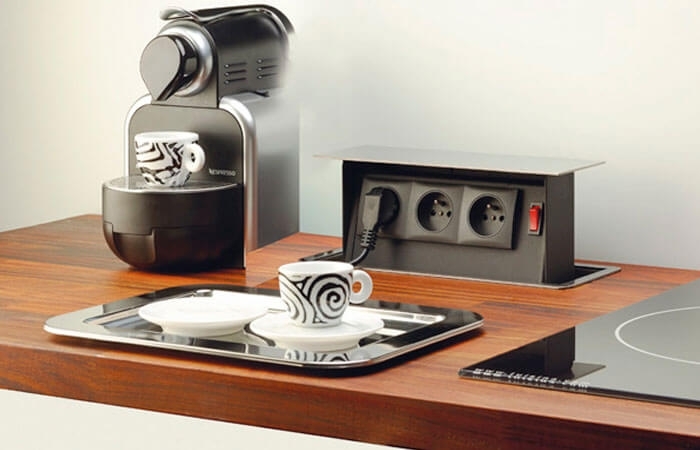

3. Вариант встраиваемой розетки в столешницу (влагостойкий вариант).

Розетки на кухне: располагаем правильно, изучаем распространенные ошибки и подбираем оптимальный кабель

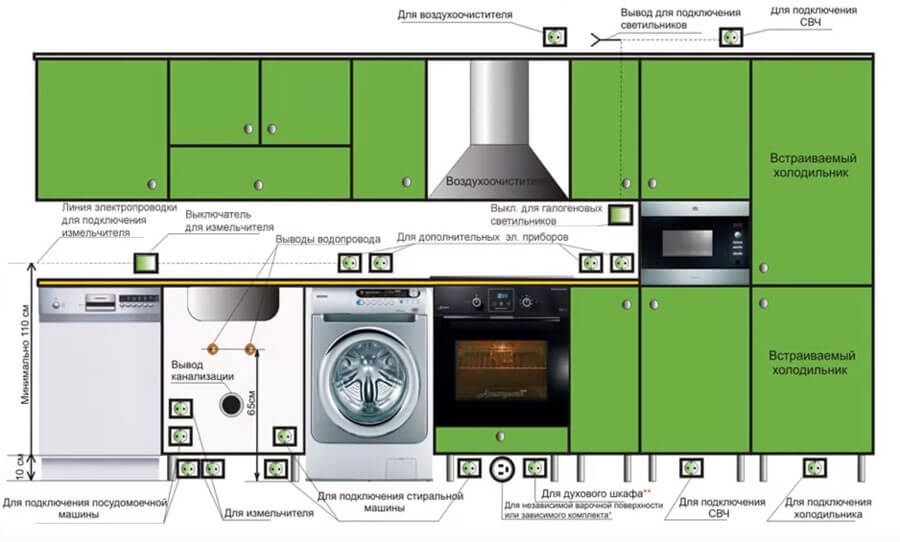

4. Типичное расположение блоков.

Розетки на кухне: располагаем правильно, изучаем распространенные ошибки и подбираем оптимальный кабель

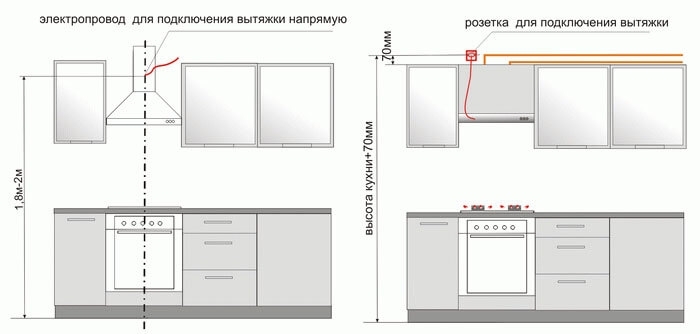

5. Схема монтажа для вытяжки.

Розетки на кухне: располагаем правильно, изучаем распространенные ошибки и подбираем оптимальный кабель

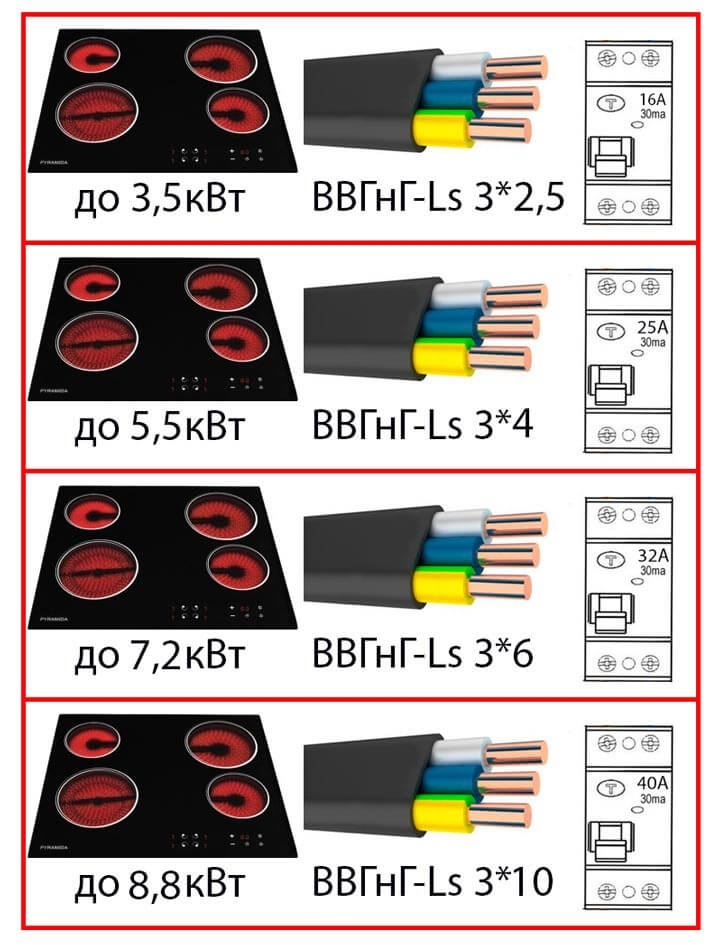

6. Подключение розетки для варочной и духовки.

Розетки на кухне: располагаем правильно, изучаем распространенные ошибки и подбираем оптимальный кабель

Исходя из примеров, вы сможете визуально понять, как правильно расположить необходимые точки подключения, чтобы не допустить ошибок. Но мы настоятельно рекомендуем в первую очередь согласовать дизайн-проект кухни, а после начать монтаж розеток и выключателей.
